好的，请看以下关于“重锤限位器”工作原理的正规介绍： **重锤限位器工作原理介绍** 重锤限位器（又称重锤式限位开关）是起重机械、行程安全保护装置中的一种常用部件。其核心工作原理基于重力摆锤与机械杠杆的触发机制。 在起重机运行中，该装置通常安装于需要限制移动范围的端点（如大车、小车行程尽头）。其工作过程如下：一个具有一定质量的金属重锤通过钢丝绳或链条悬吊在设备移动部件上。当设备运行至设定限位点时，悬垂的重锤会随设备移动而摆动，并触动固定安装在轨道附近或结构架上的机械杠杆式行程开关。杠杆被重锤拨动后，驱动开关内部触点迅速动作（常闭触点断开或常开触点闭合），从而切断该方向的运行控制电路，发出信号，设备在安全距离内停止运行。 该装置结构简单、抗干扰性强、环境适应性好，通过物理位置直接触发，可靠性高，广泛用于各类桥式、门式起重机中以实现终端限位保护，防止碰撞事故。安装时需精确调整重锤的悬吊长度与摆角，以确保其在正确位置准确触发开关。
### 龙门吊重锤限位器接线方法 重锤限位器是龙门吊的重要安全装置，用于限制起重钩的提升高度。以下是典型的接线步骤： 1. **确认设备型号** 查阅限位器铭牌和电气原理图，确定电压等级（通常为AC380V或220V）及触点容量。 2. **主回路接线** - 将限位器常闭触点串联接入起升机构主控制回路。 - 当吊钩触发重锤装置时，机械连杆带动触点切断上升控制电路。 确保接线牢固并做绝缘处理。 3. **接地保护** 金属外壳需接保护地线（PE），接地电阻≤4Ω。 4. **功能测试** 手动触发限位装置，验证上升动作立即停止且故障指示灯亮起。 **注意事项** - 接线前切断总电源并挂牌上锁。 - 定期检查连杆机构灵活性，防止误动作。 - 潮湿环境需选用防护等级IP65以上产品。 建议由持证电工按厂家图纸施工，并纳入设备定期检验项目。
《重锤限位器安装视频》是为桥式起重机安全装置配置的规范教程，详细演示了重锤式限位开关的正确安装位置、接线方法与调试步骤。该视频强调遵循设备说明书及国家安全标准，确保行程限位功能有效，从而预防吊钩冲顶等危险事故，是设备安装与维护人员的重要学习资料。
电动葫芦重锤限位器是一种用于桥式起重机等设备的机械式安全保护装置。它通常安装在电动葫芦的起升钢丝绳卷筒旁，通过重锤和杠杆系统感知吊钩的上极限位置。当吊钩升至预定高度时，触动摇杆，切断上升电路，强制停止运行，防止冲顶事故，保障人员和设备安全。其结构简单、动作可靠，是起重机械不可或缺的安全部件。
**产品名称：起重量限制器** **工作原理介绍：** 起重量限制器是一种起重机械安全保护装置，主要用于实时监测起重机负载。其通过传感器（如应变片或压力传感器）采集吊重信号，并将信号转换为电信号传输至控制器。控制器对信号进行处理并与预设的额定负载值进行比对。当实际负载达到或超过设定阈值时，限制器会立即输出控制信号，自动切断起重机的危险动作（如起升、伸臂等），并发出声光警报，从而有效防止超载事故，保障作业安全。该装置通常具备自诊断、数据记录等功能，是现代起重机必不可少的安全防护设备。

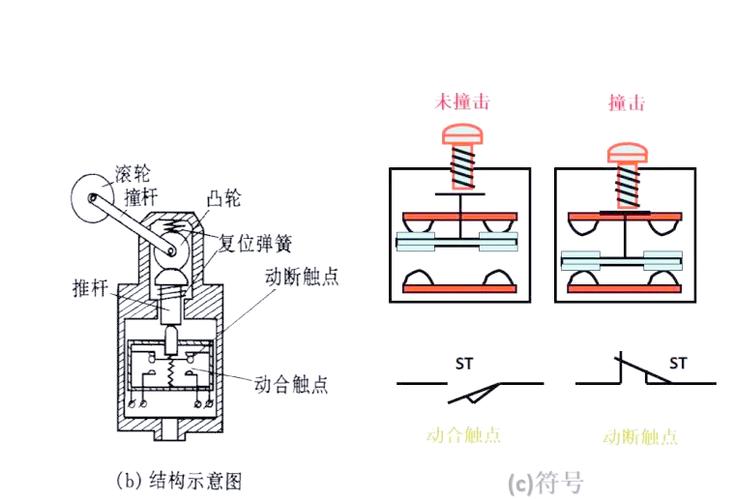

限位开关是一种通过机械触发来控制电路通断的位置传感器。其核心部件包含执行机构、触点和外壳。当外部运动部件接触开关的执行机构（如摇臂、滚轮或推杆）并使其位移至预设限位时，内部触点会迅速动作，完成电路的接通或分断，从而输出信号以限制机械运动的行程、实现位置检测或连锁保护。该产品广泛应用于工业自动化设备中，具有可靠性高、安装简便等特点。
欢迎下载《水位传感器工作原理》！本资料简明扼要地介绍了水位传感器如何通过电容、电阻、超声波或浮球等原理，精准检测液位变化。无论是工业水箱、家用净水器还是农业灌溉系统，理解其工作方式都能助您选型、维护更高效。立即下载，轻松掌握水位监测的核心知识！
